1. 材料標準與分類
-

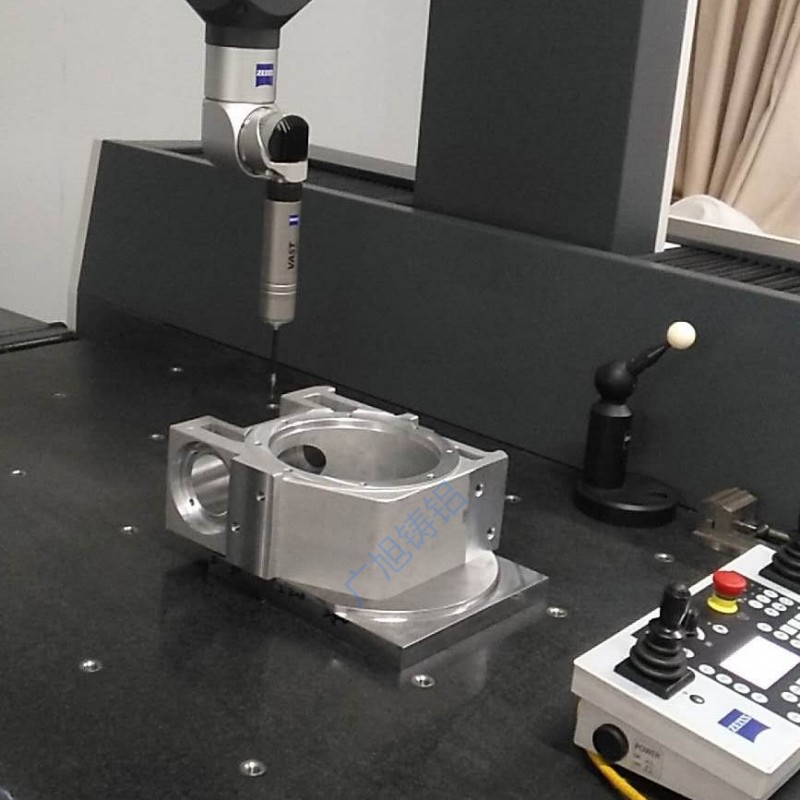

牌號：EN AC-42100 (AlSi7Mg0.3)
-
合金系列：Al-Si-Mg系鑄造鋁合金，屬于可熱處理強化合金。
2. 化學成分（質量百分比）
|
元素 |
含量范圍（%） |
|
Si（硅） |
6.5 - 7.5 |
|
Mg（鎂） |
0.25 - 0.45 |
|
Fe（鐵） |
≤ 0.19 |
|
Cu（銅） |
≤ 0.05 |
|
Mn（錳） |
≤ 0.10 |
|
Zn（鋅） |
≤ 0.07 |
|
Ti（鈦） |
≤ 0.15 |
|
其他雜質 |
單個≤0.05，總和≤0.15 |
|
Al（鋁） |
余量 |
3. 機械性能（典型值，T6熱處理狀態）
- 抗拉強度（Rm）：≥290 MPa
- 屈服強度（Rp0.2）：≥210 MPa
- 延伸率（A5）：≥4%
- 硬度：≥90 HBW
- 沖擊韌性：良好
4. 物理性能
- 密度：2.68 g/cm3
- 熔點范圍：約555°C - 615°C
- 熱導率：約150 W/(m·K)
- 線膨脹系數：21.5×10??/K（20-100°C）
5. 加工與工藝特性
- 機加工性：良好，但需注意刀具磨損（硅含量較高）。
- 焊接性：可氬弧焊（TIG/MIG），但需預熱并控制熱輸入。
- 耐腐蝕性：中等，優于含銅鋁合金，但需表面處理（如陽極氧化）用于嚴苛環境。
6. 典型應用領域
- 汽車工業：發動機支架、變速箱殼體、輪轂。
- 航空航天：輕型結構件。
- 通用工程：泵體、閥門、液壓部件。
- 運動器材：自行車框架、登山設備。
7. 國際牌號對照
|
地區/標準 |
對應牌號 |
|
美國 (ASTM) |
A356（近似） |
|
中國 (GB) |
ZL101A |
|
日本 (JIS) |
AC4C |
|
國際 (ISO) |
AlSi7Mg0.3 |
如果你有這方面的需求，請聯系東莞廣旭鋁合金重力鑄造廠。http://m.e-clinical.com.cn/lxfx/
